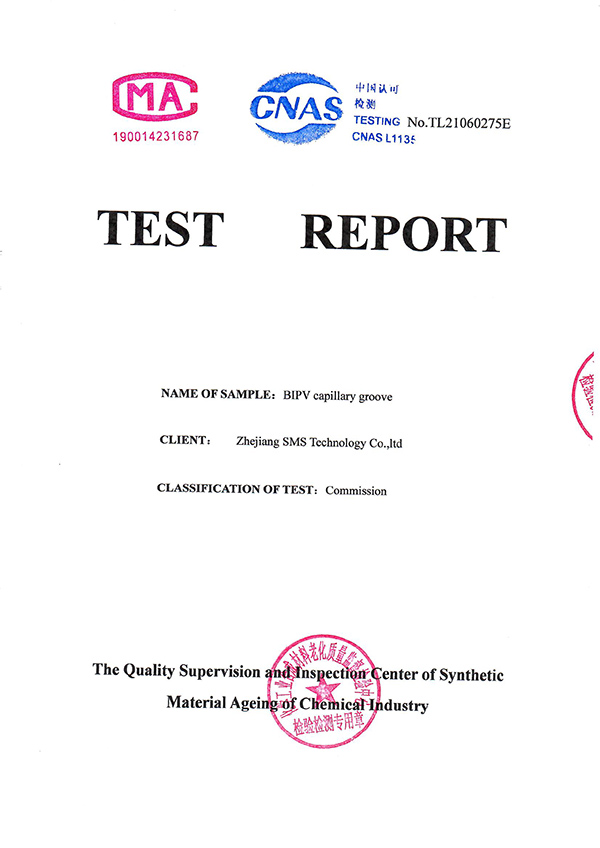

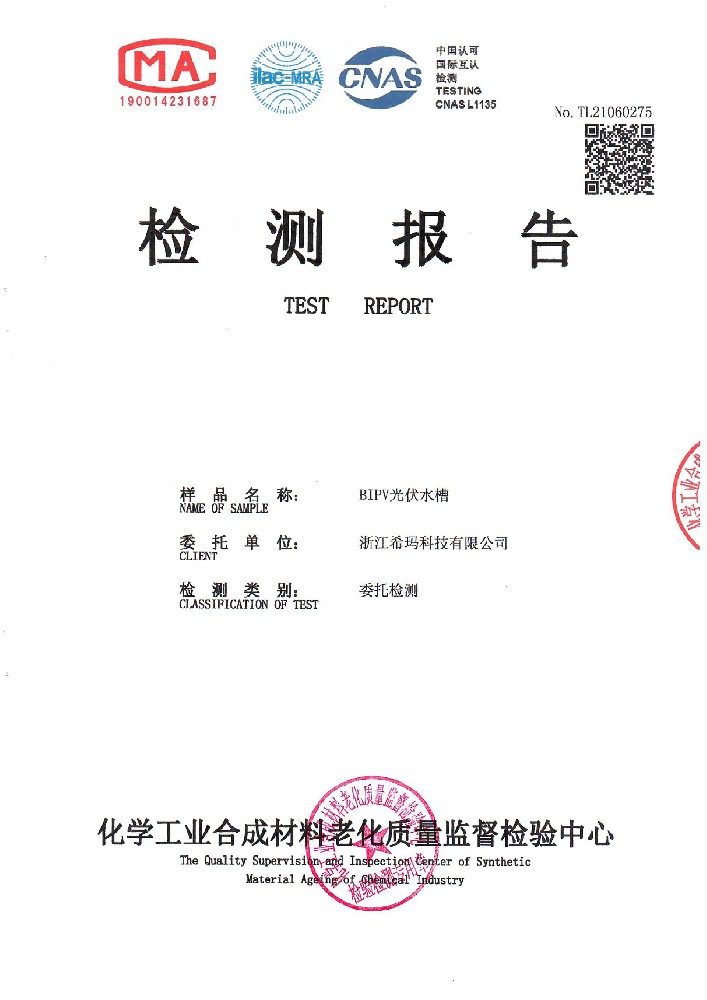

系统概述 安装说明 检测报告

BIPV光伏支架系统(铝合金)

BIPV(Building Integrated PV，即光伏建筑一体化)是一种将太阳能发电产品集成到建筑上的技术，它不仅具备光伏发电的功能，还能够满足建筑的基本功能要求。

主要组件

安装地点 Installation Place

防水顶棚 Proofwater flume

安装角度 Installation Angle

0-45°

风荷载Wind Load

42m/s

雪荷载 Snow Load

1.4KN/㎡

电池板排列形式 Panels Arrangement

横向或纵向 Landscape or Portrait

设计标准 Design Standard

AS/NZS1170, DIN1055, JIS C 8955:2011

型材材质 Material

AL6005-T5I 本色阳极氧化 Anodized)

紧固件材质 Fastener Material

不锈钢 Stainless Steel SUS304

配件材质 Component Material

AL6005-T5I(本色阳极氧化 Anodized), Q235BI(热浸锌Hot-Dip Galvanized)

质保 Warranty

10年 10years


安装说明及注意事项

Installation setps
1

安装前说明

  • 1.1 光伏组件安装面倾斜角度不宜过大，以5-10°为宜。
    1.2 主水槽安装要有高差;组件长边与主水槽平行排布。（即组件竖向排布)
    1.3 组件规格不同可能会造成无法安装，所以一个项目的组件选用要同一品牌同一规格。
    1.4 安装过程中会用到电焊机、电动手枪钻、扳手、胶枪等工具。
2

钢结构主体搭建

  • 建设方根据电站的安装位置因地制宜进行钢结构主体的搭建,结构应牢固可到。凛条宜选用矩形钢管或C型钢，模条间距小于等于2米为宜。
3

安装步骤

  • 3.1水槽固定片的安装

    ·水槽固定片间距L=S+51mm(S为组件安装孔中心距;如右图所示)
    ·水槽固定片的安装要足够**
    ·安装小技巧:可以采用倒序安装的方式,即先安装组件,待组件安装好之后,再把水槽固定片焊接在条上
3.2

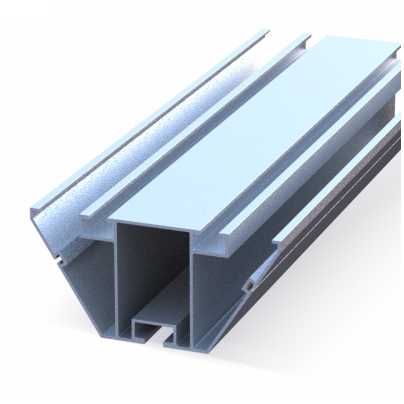

主水槽固定

  • 3.2.1 主水槽连接

    将内连接件SPR5插入主水槽内腔,外连接件SPR6插入主水槽外侧固定槽;各连接件插入主水槽的深度为其长度的一般,并在底部居中(主水槽中心线)打入—颗自攻钉,使内外连接件固定。
    主水槽截面需涂抹一层结构胶或者玻璃胶做密封。
    然后将需要连接的主水槽以同样的方式进行对接。主水槽对接处的螺栓固定槽需用结构胶或者玻璃胶封堵。
    (具体细节如右图所示)

  • 1.插入连接件

  • 2.居中打入自攻钉

  • 3.蓝色截面涂抹结构胶

  • 4.主水槽

  • 5.另一端也打入一颗自攻钉

  • 6.黄色连接件下方的槽用胶封堵

  • 3.2.2 水槽与钢结构主体固定

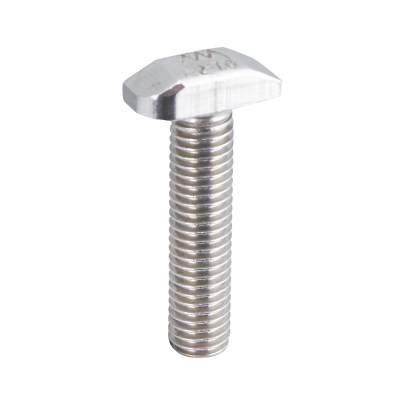

    ·通过T型螺栓CM835-18TF将主水槽固定在事先焊接好的水槽固定片上;此时螺栓不需要锁紧,安装组件时可能要轻微调节,待组件安装完成后再将螺栓锁紧。
    ·T型螺栓无需从水槽端头滑入,只需将螺栓头插入螺栓槽旋转90°即可。

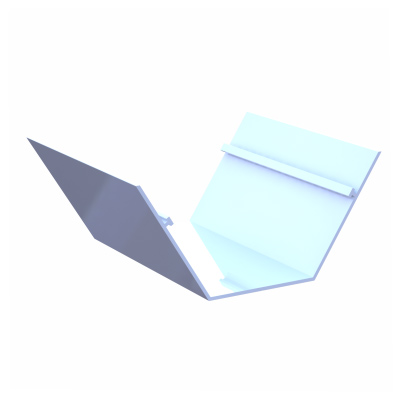

  • 3.2.3 安装组件和辅槽

    组件安装时应按照从低往高的顺序进行安装。先放好**块组件,使组件的安装孔与主水槽的螺栓槽对齐;
    辅槽扣入组件边框内,(辅槽一定要居中安放)然后放下第二块组件。如右图所示
  • 用T型螺栓CM820-14TF将组件通过组件固定孔与主水槽固定。
    T型螺栓无需从水槽端头滑入，只需将螺栓头穿过组件安装孔插入螺栓槽旋转90°即可。
    每块组件至少安装4颗螺栓,待所有螺栓都安装到位后锁紧螺母即可。

  • 安装注意事项

    ·辅槽安装方向:
    如右图所示，带钩的一侧安放在低侧

  • 辅槽一定要居中放置

  • 用此方法安装剩余的组件

3.3
  • 如果钢结构有“人”字形顶,顶脊处防水可采用不锈钢折板压盖的方式处理
    如右图示意
    将不锈钢板折成下图蓝线所示形状,扣在两侧绿色示意的辅槽内,缝隙处可用结构胶粘合。
