三角架光伏支架系统
Tripod photovoltaic mounting system

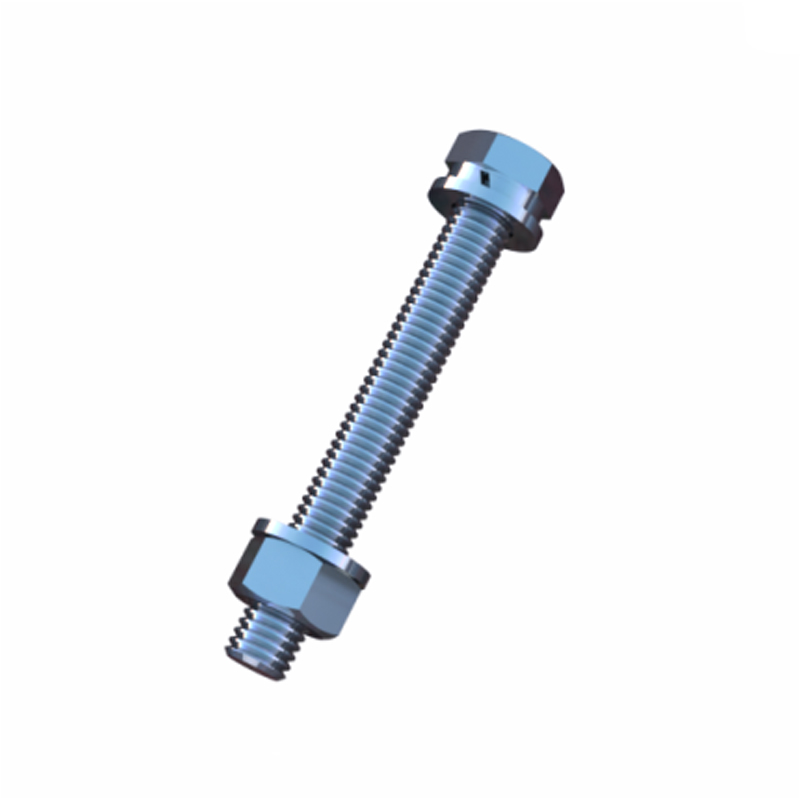

安装地点 Installation Place | 平屋顶/斜屋顶 Flat roof/sloping roof |
安装角度 Installation Angle | 0-45° |
风荷载 Wind Load | 42m/s |
雪荷载 Snow Load | 1.4KN/㎡ |
电池板排列形式 Panels Arrangement | 横向或纵向 Landscape or Portrait |
设计标准 Design Standard | AS/NZS1170, DIN1055, JIS C 8955:2011 |
型材材质 Material | AL6005-T5(本色阳极氧化) |
紧固件材质 Fastener Material | 不锈钢SUS304 |
配件材质 Component Material | AL6005-T5(本色阳极氧化) |
质保 Warranty | 10年 10years |
安装说明及注意事项
Installation setps-

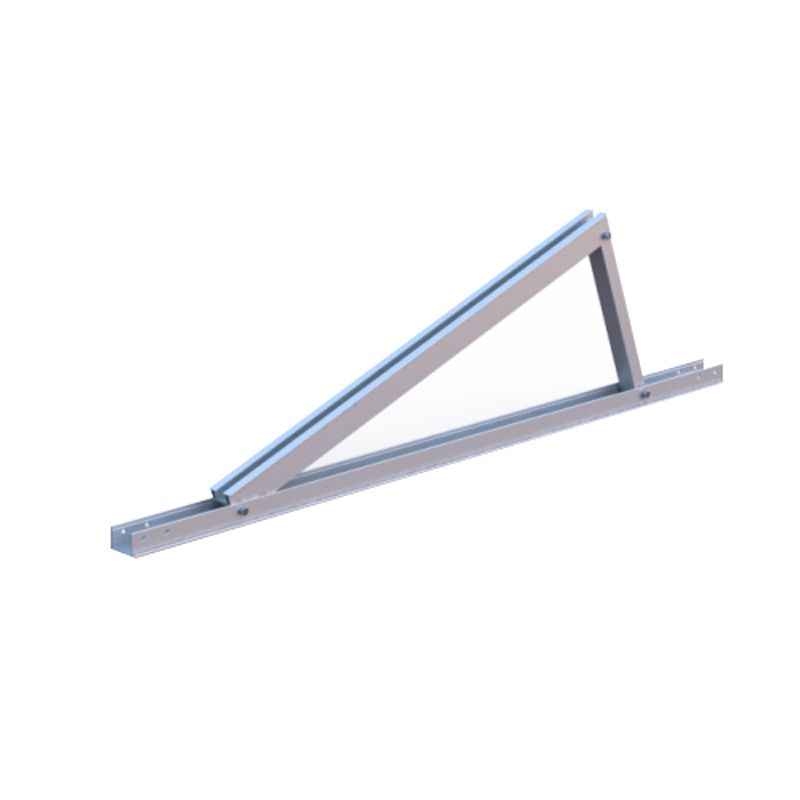

1将三角架套件按照上图示意组立起来.
Assemble triangle Kit in accordance with the above motioned. -

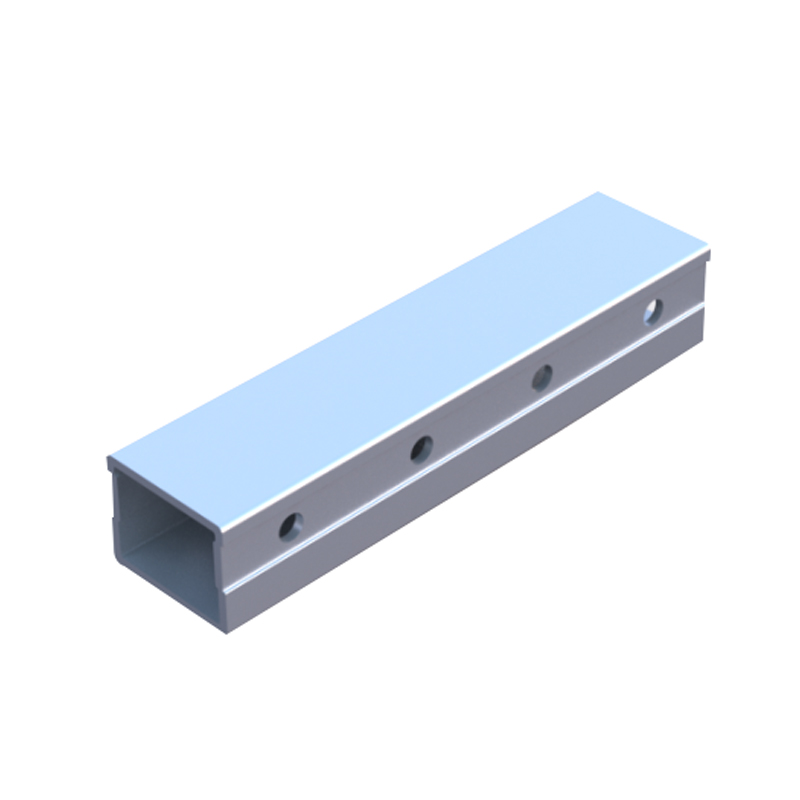

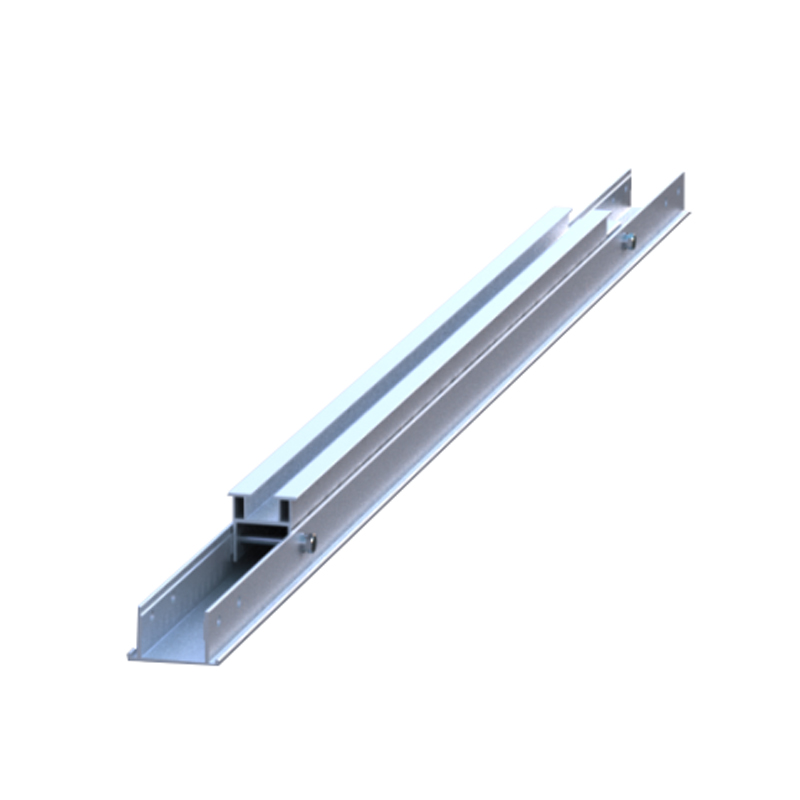

2三角架套件组立完成后，前后套件如需连接，可按照上图示意， 用底梁连接器将套件相互连接。
ATriangle fter assembling Kit, connected kit with beam splice in accordance with the above motioned. -

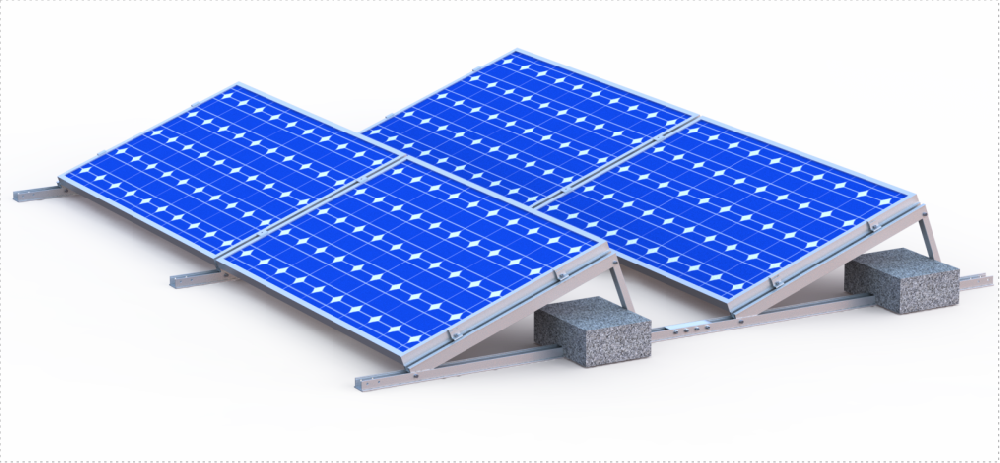

3根据方案图预设位置排放三角架，并在要求位置安防配重水泥块。
According to the preset position of scheme emission triangle, install counterweight concrete in the required position -

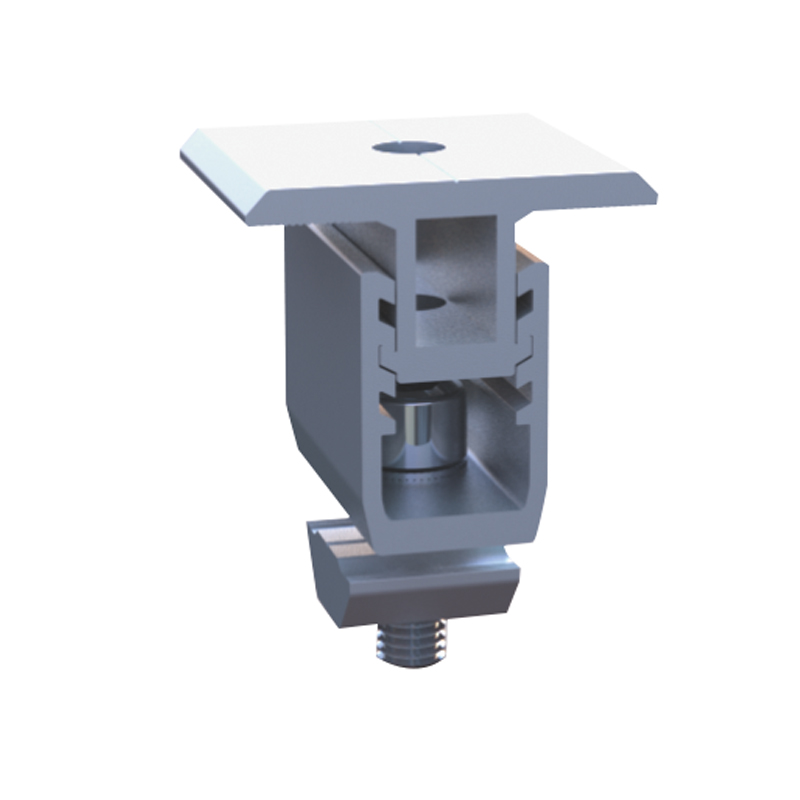

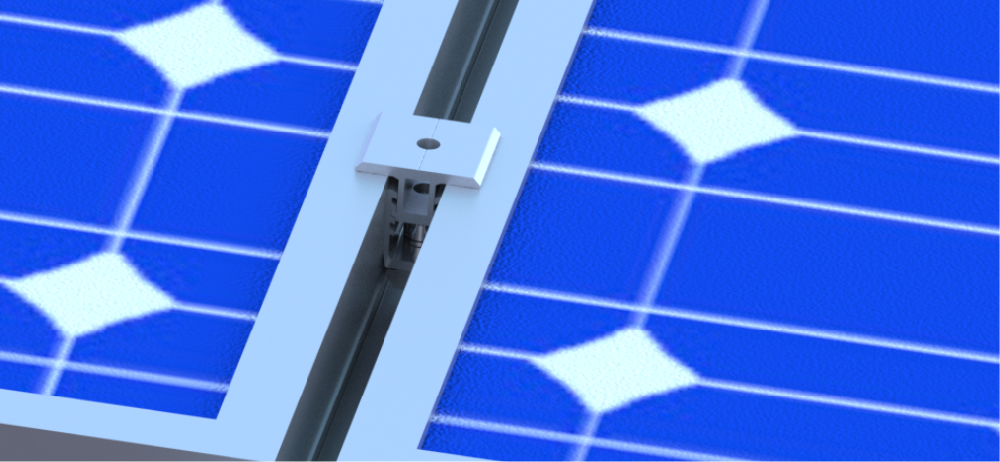

4将太阳能组件安放在支架上（相邻组件共用一套三角架）并使用 中压将组件与支架固定。
Install solar module on triangle (adjacent components share a triangle) and make the components and triangle fixed using mid clamp. -

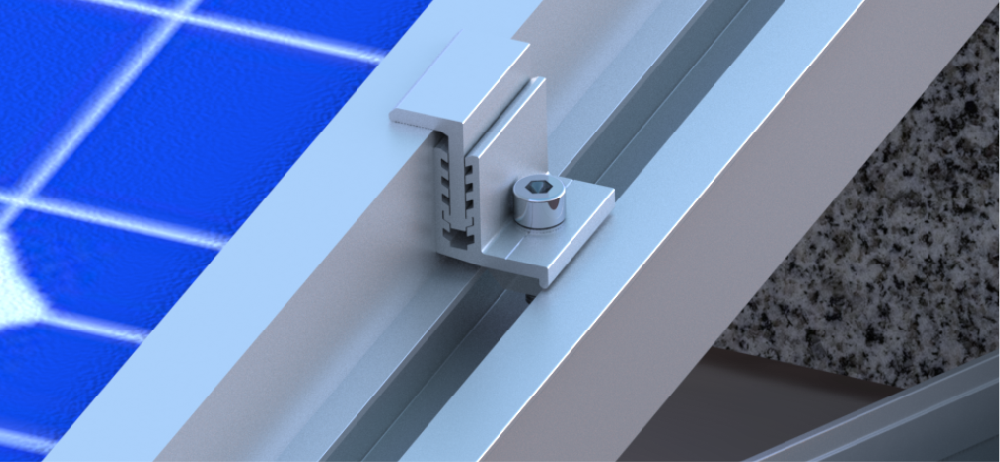

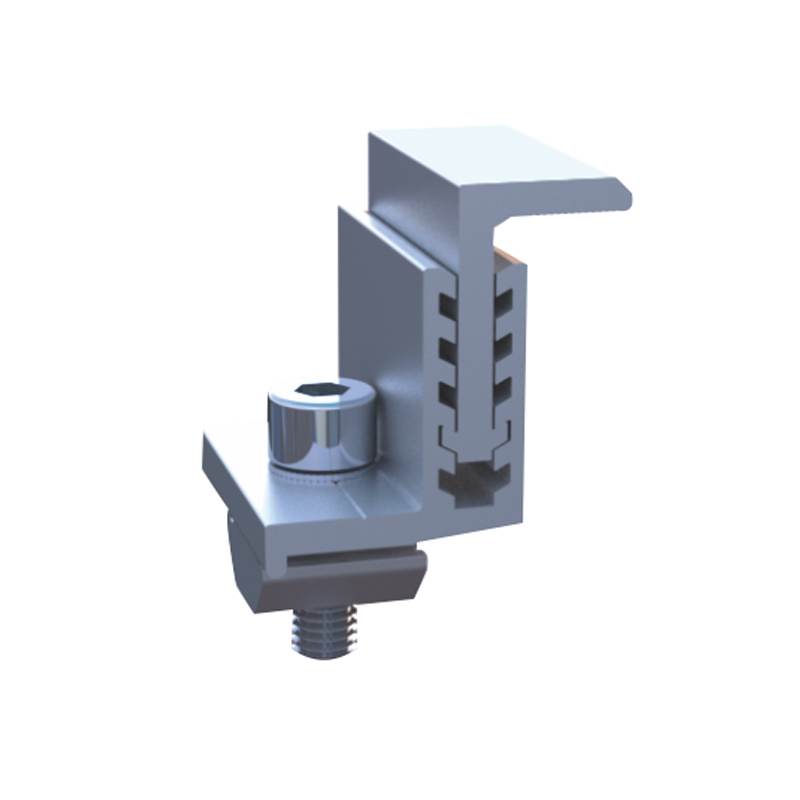

5将太阳能组件安放在支架上（相邻组件共用一套三角架）并使用 侧压将组件与支架固定。
Install solar module on triangle (adjacent components share a triangle) and make the components and triangle fixed useing end clamp. -
6安装完成。
The installation is complete
