系统概述 安装说明

平屋顶光伏支架系统

Flat roof photovoltaic mounting system

主要组件

安装地点 Installation Place

水泥平屋顶Concret flat Roof

安装角度 Installation Angle

0-45°

风荷载 Wind Load

42m/s

雪荷载 Snow Load

1.4KN/㎡

电池板排列形式 Panels Arrangement

横向或纵向 Landscape or Portrait

设计标准 Design Standard

AS/NZS1170, DIN1055, JIS C 8955:2011

型材材质 Material

Q235B（热浸锌Hot-Dip Galvanized）

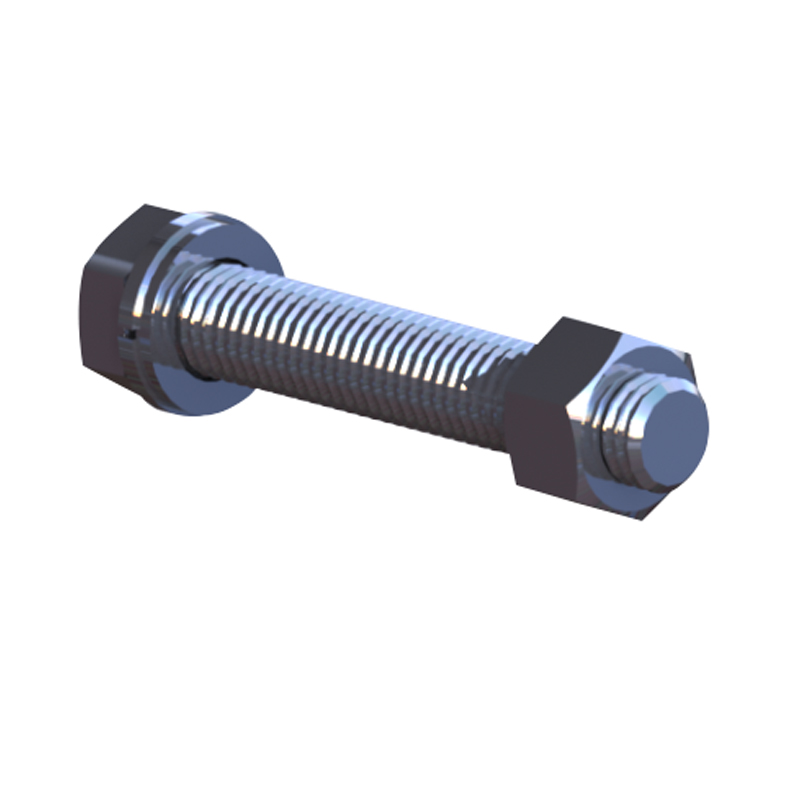

紧固件材质 Fastener Material

不锈钢 Stainless Steel SUS304

配件材质 Component Material

AL6005-T5］本色阳极氧化 Anodized）, Q235B（热浸锌Hot-Dip Galvanized）

质保 Warranty

10年 10years


安装说明及注意事项

Installation setps
  • 平屋顶光伏支架系统
    1

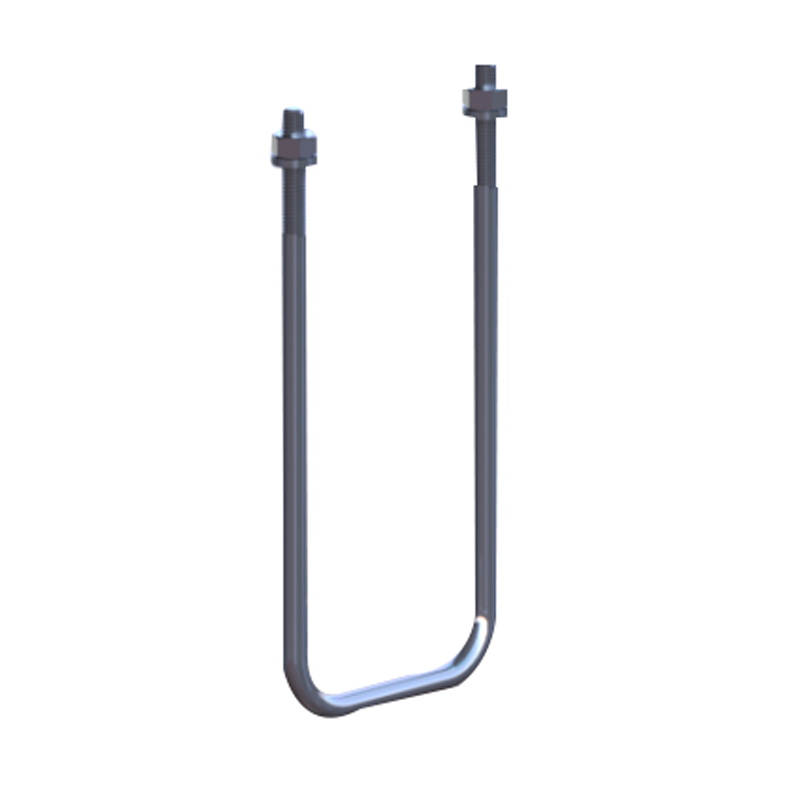

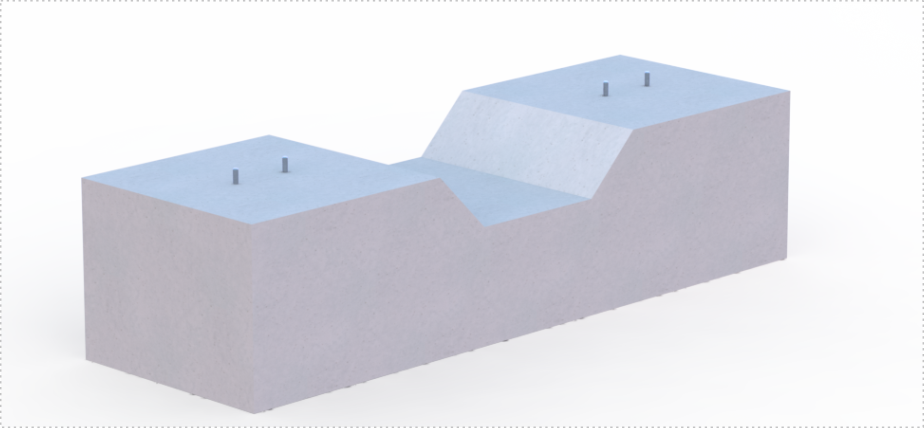

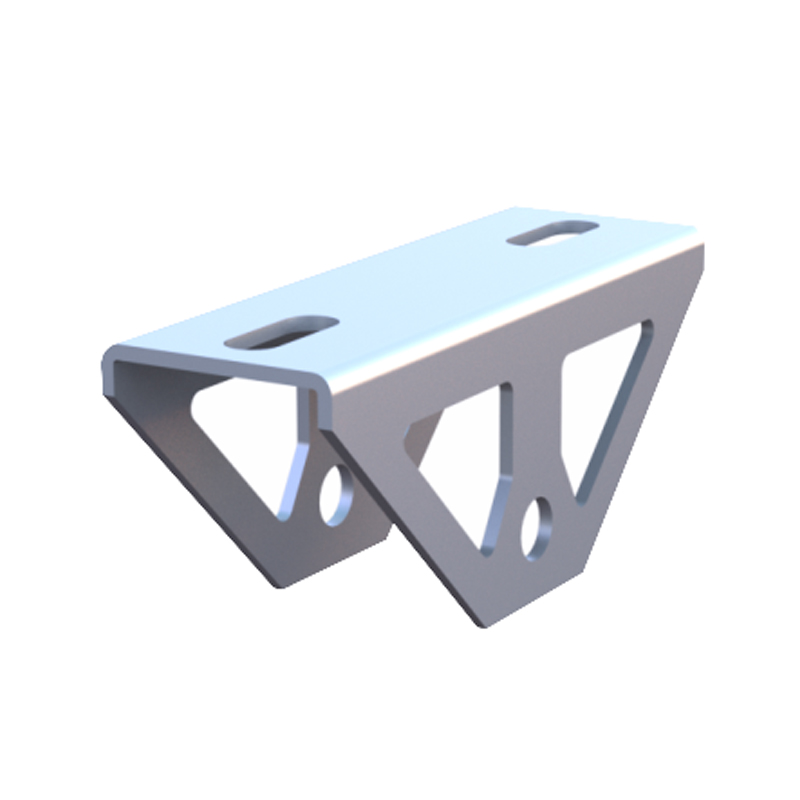

    将地脚检固定在预制水泥墩上

    Fix the foot check on the prefabricated cement pier
  • 平屋顶光伏支架系统
    2

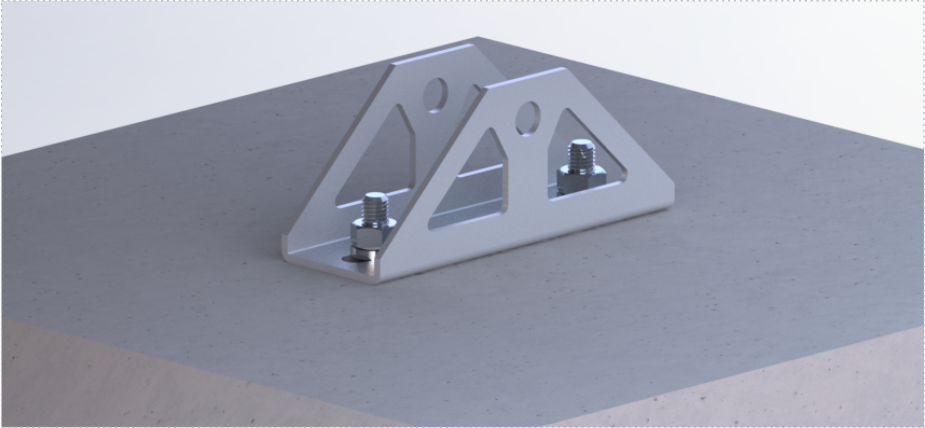

    安装三角铰链

    Install delta hinge
  • 平屋顶光伏支架系统
    3

    安装支架

    Mounting brackets
  • 平屋顶光伏支架系统
    4

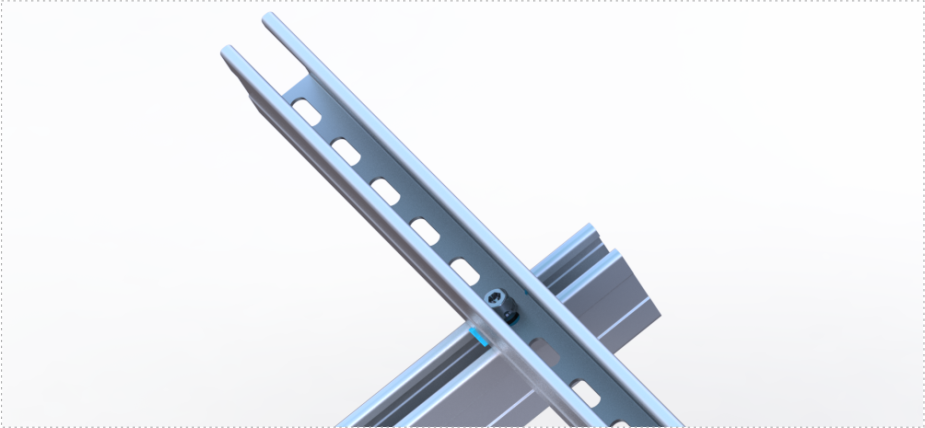

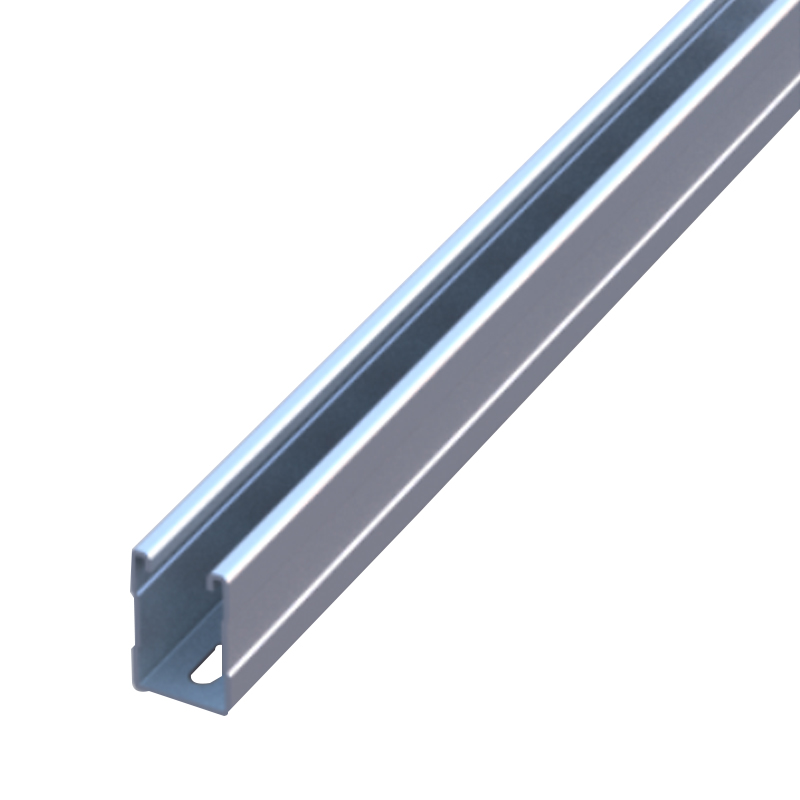

    安装导轨

    Mounting rail
  • 平屋顶光伏支架系统
    5

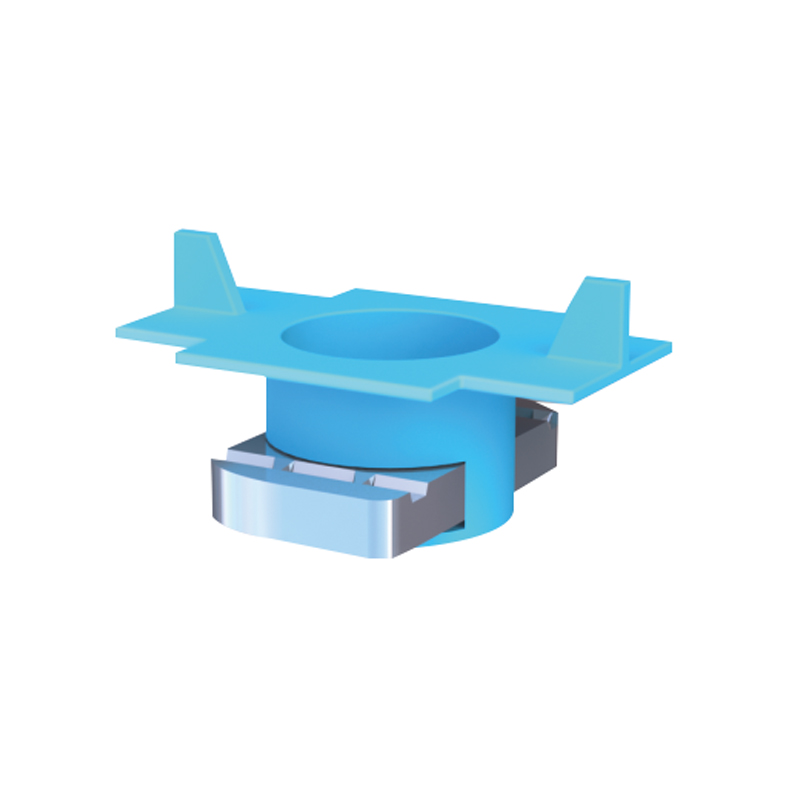

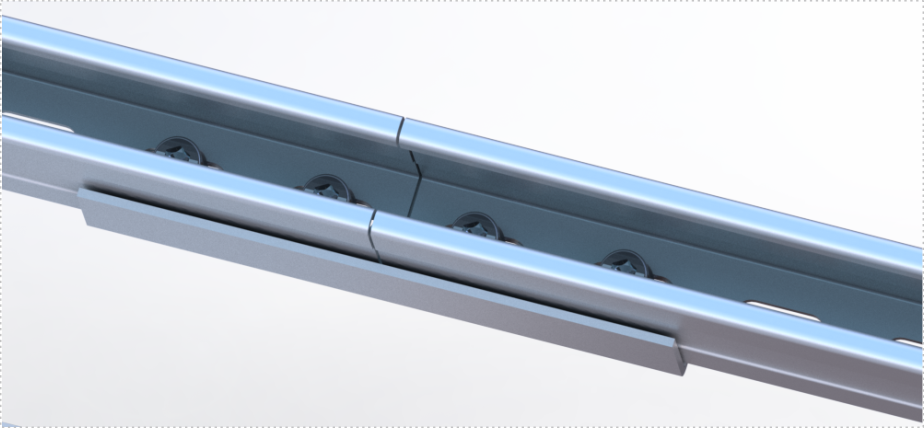

    安装导轨连接器

    Installing the rail connector
  • 平屋顶光伏支架系统
    6

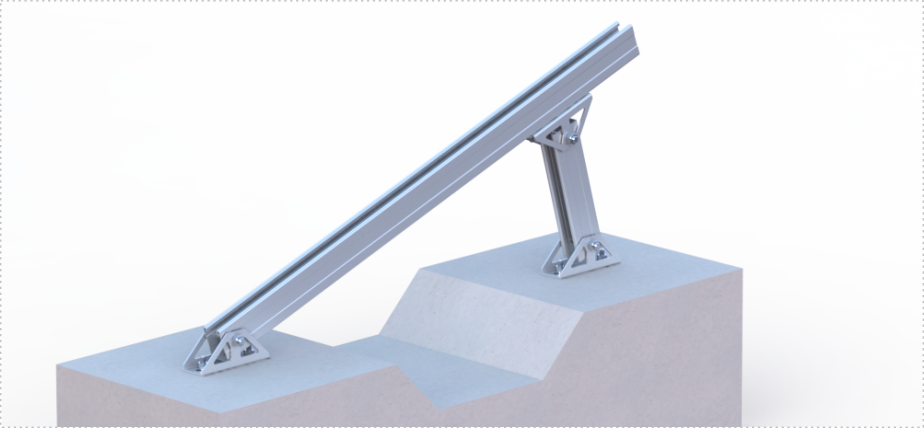

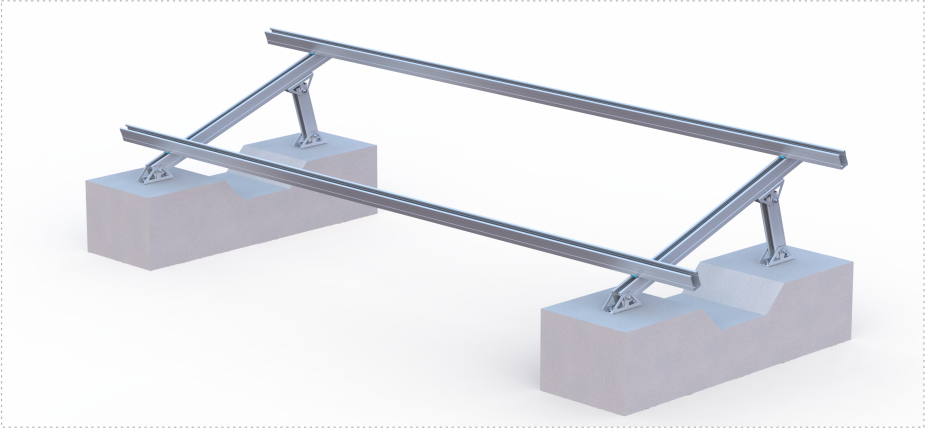

    支架完成安装

    The bracket is installed
  • 平屋顶光伏支架系统
    7

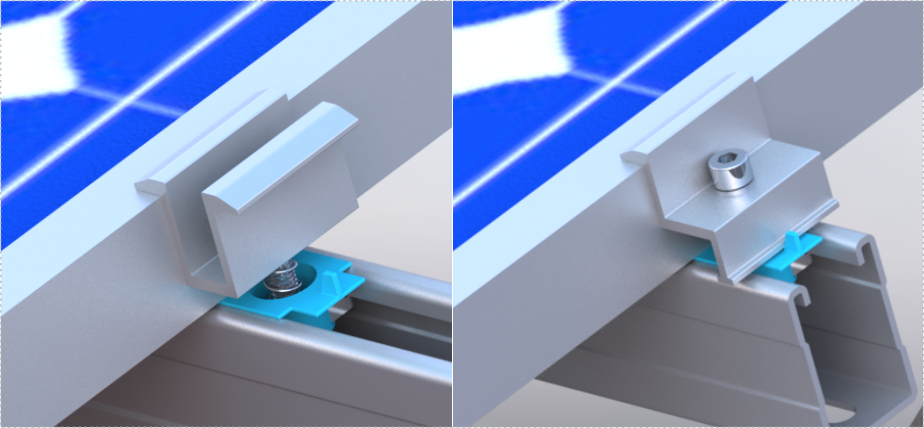

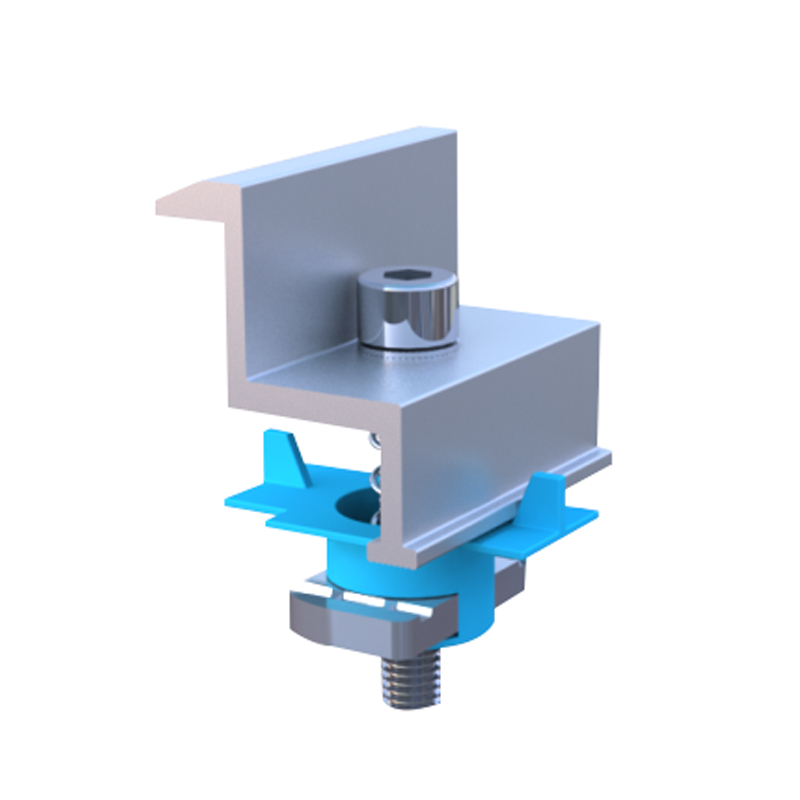

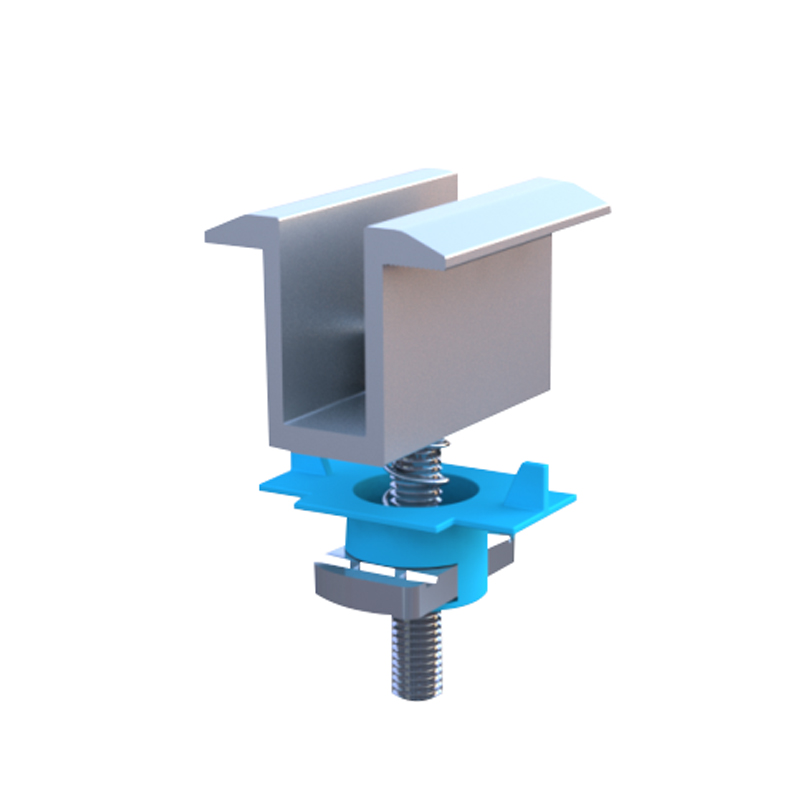

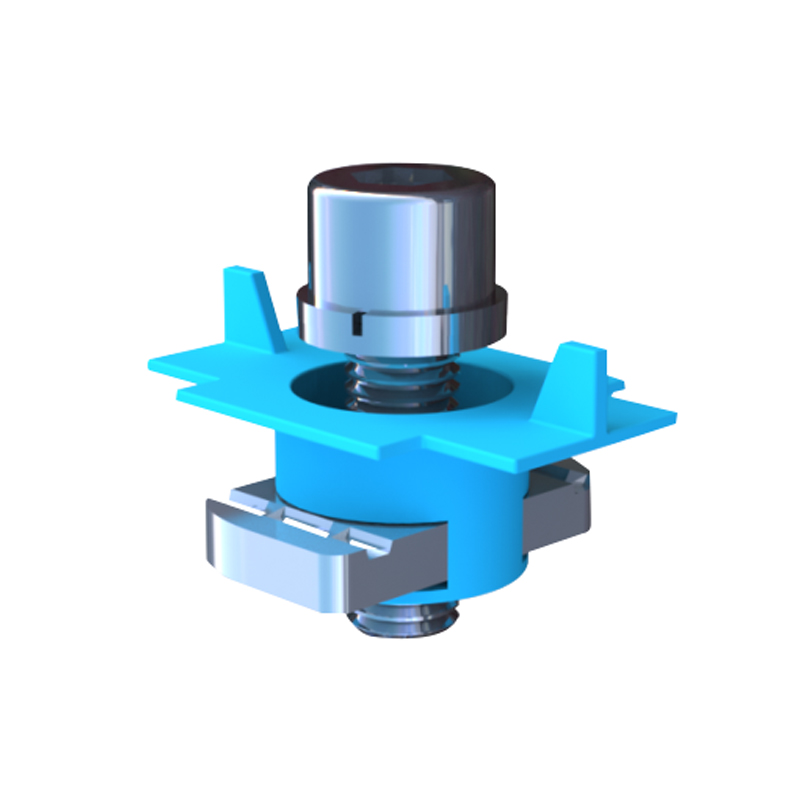

    安装组件，用侧压或中压将组件与导轨固定

    Install the components, use side pressure or medium pressure to fix the components to the guide rail
  • 平屋顶光伏支架系统
    8

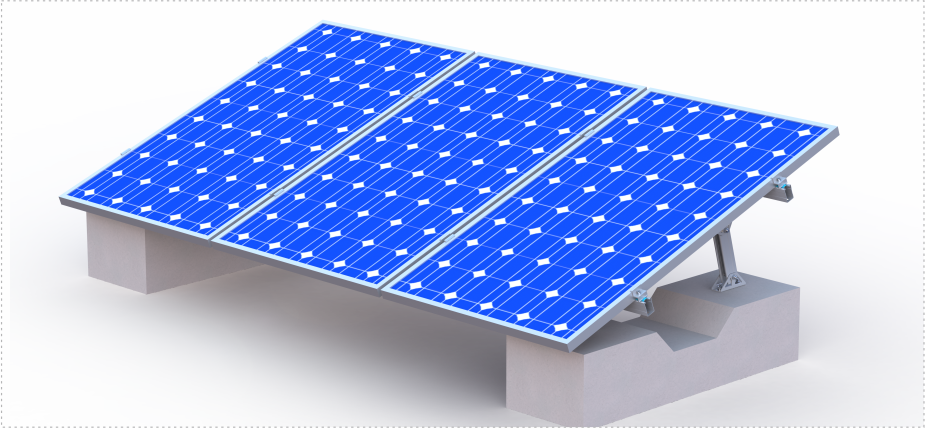

    安装完成

    The installation is complete
